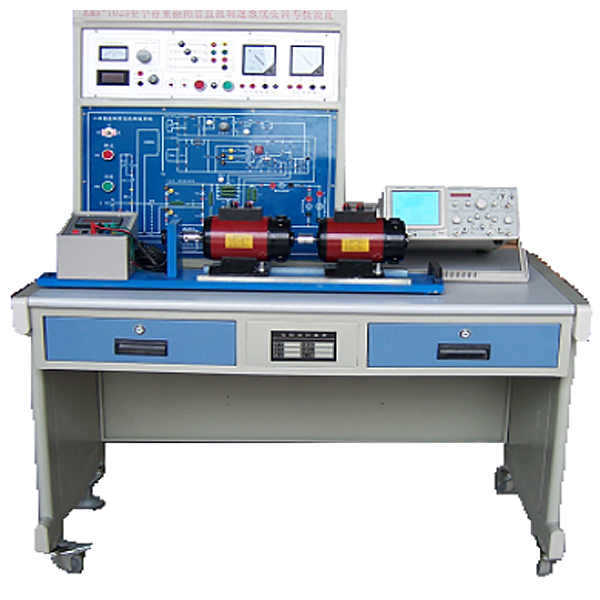

该装配接纳通用的小容量晶闸管直流调速电路，主电路为单相桥式半控布局，体系接纳电压负反应和电流正反应节制，并具备电流停止负反应关键和串连微分校订收集。该装共同适国度最新《职业规范》和中华国民共和国休息与社会保障部最新颁发的“实训装备行业规范”，合适于各种中等职业手艺黉舍。休息培训及手艺判定单元的讲授培训和维修电工的中(zhong)/高等(deng)实操查核(he)和手艺判定利用。该装配需留有(you)(you)扩大接口、泄电掩护及特(te)地的毛病设置箱，可(ke)自꧑备机组(zu)组(zu)成单闭环有(you)(you)静差直流调(diao)速节制体系，可(ke)按(an)照讲(jiang)授、查核(he)的请求(qiu)随(sui)机设置毛病点。
●匠人后能 1、所在交流电压：相电压四线(380V±10% 50Hz) 2、钓鱼任务情况报告平均温度总量：-10℃~+40℃ 可以说 室内湿度＜85%(25℃) 海拔有＜4000米 3、转配使用量：≤1.5kVA 二、装配图的基石设备游戏装备虚设 1． DMO1主机电源控制屏
（1）互换电源：三相～380V电源(具备输出短路掩护)。
（2）直流电源：220V /0．5A直流励磁电源，为直流发机电供给励磁电源，带数字显现。
（3） 丈量式仪表
1)互换电压表一只：可经由过程其下方的波段开关切换唆使三相电网输出线电压，精度1.0级
2)直流电压表一只：镜面紧密指针式直流电压表(±300V，精度1.0级
3)直流电流表一只：带镜面紧密指针式直流电流表(±2A，精度1.0级)
（4）毛病设置箱：可设置不低于10个毛病点。
（5）人身宁静掩护体系：电压型泄电掩护器，电流型泄电掩护装配，实训毗连线及插座，节制屏两侧设有单相三极220V的电源插座及三相四极380V的电源插座等。
2．DM02实训桌
实训桌为铁质双层亚光密纹喷塑布局，桌面为防水、防火、耐磨高密度板，设两个大抽屉，用于安排东西、寄存部件及材料等。并设四个万向轮和四个牢固调理机构，便于挪动和牢固。
3．DQ03-1不锈钢机电导轨、1024光码盘测速体系(xi)及智(zhi)能数显(xiꦫan)转速表
尝试毗连线：按照差别尝试名目标特色，装备两种差别的尝试毗连线，强电局部接纳高靠得住护套布局手枪插毗连线（不存在任何触电的能够），外面接纳无氧铜抽丝而成头发丝般细的多股线，到达超软目标，外包丁晴聚氯乙烯绝缘层，具备柔嫩、耐压高、强度大、防软化、韧性好等长处，插头接纳实芯铜质件外衣铍轻铜弹片，打仗宁静靠得住；弱电局部接纳弹性铍轻铜袒露布局毗连线，两种导线都只能共同响应内孔的插座，如许大大进步了尝试的宁静及公道性。
三 、手艺机能
1、输出电源：三相四线(380V+_1 0％50Hz)
2、互换电源：单相AC220V 50Hz
3、整流输出电压：DC 180V
4、最大输出电流：DC2A
5、励磁电压：DC180V
6、调速规模：D=10
7、静差率 S小于或即是10%
8、任务情况温度规模-10℃至+40℃ 绝对湿度小于85%（25℃）海拔小于4000米
9、装配容量小于或即是1.5KVA
四、本装配可实现的实训名目
1．熟习单结晶体管道理和利用
2．单结晶体管触发电路的调试与丈量
3．单闭环有静差直流调速节制体系操纵实训
4．单闭环有静差直流调速节制体系参数的丈量
5．单(dan)闭环有静差直流调(diao)速节制体系毛病的检(jian)验
