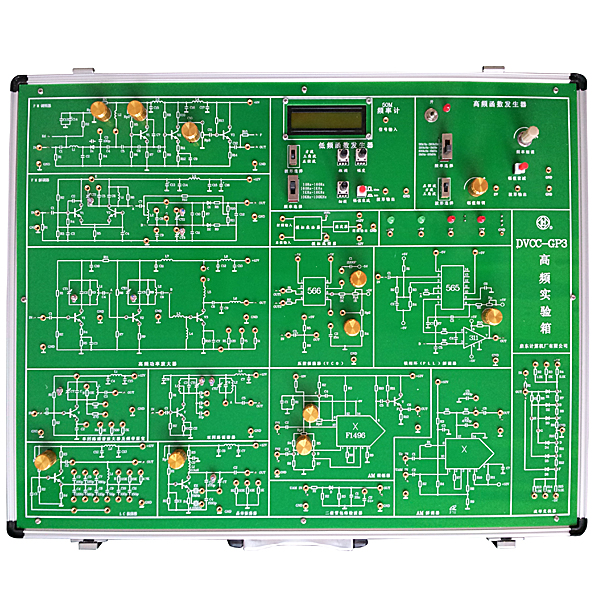

从高频电路的特征斟酌，尝试箱接纳一体化设想，确保不变性和靠得住性；全数元器件装在线路板的背面，操纵宁静，不易破坏；电路道理图标注在线路板的正面，清楚了然。合用于电子信息迷信与手艺专业、通讯手艺专业和主动化专业讲授打算中《高频电子线路》课程尝试讲授。
一、全体手艺目标
1、外壳接纳铝木合金材料，形状参考尺寸：530×420×100mm。
2、设有高机能直流稳压电源四路
1)±5V/1.5A和±12V/1A，并带有过流、短路掩护和主动答复功效。
3、低频函数旌旗灯号产生器
1）波形：正弦波，方波，三角波
2）频次：有四档10Z～100HZ，100HZ～1KHZ，1KHz～10KHZ，10KHZ～100KHZ。
3）幅值：0V～15V
4、高频函数旌旗灯号产生器
1）波形：正弦波，方波，三角波
2）频次：有四档 30KHZ～300KHZ，300KHZ～3MHZ，600KHz～6MHZ，2MHZ～20MHZ。
3）幅值：0V～4V
5、供给液晶显现频次计
1）测频规模0～50MHZ
2）活络度为毫伏级凹凸频次旌旗灯号。
6、尝试电路模块
1）调谐缩小器，包罗单回路调谐缩小及频带展宽电路和双回路调谐缩小器。
2）丙类高频功率缩小器电路
3）LC电容反映三点式振荡器电路
4）石英晶体振荡器电路
5）FM调频器（频次调制器）
6）FM解调器(调幅波旌旗灯号的解调电路)
7）AM解调器
7）相位振荡器电路
8）变容二极管调频振荡器电路
10）操纵二极管函数电路完成的波形变更器电路
11）摹拟混频器电路
12）PLL锁相环解调器
13）压控振荡器VCO
7、机器实训宁静教导假造仿真软件：本软件基于unity3d开辟，软件接纳三维周游的情势，可经由进程键盘节制挪动，鼠标节制镜头标的目的，设有机器宁静间隔尝试，机器宁静掩护拆卸尝试、机器宁静防护设想根本查核，尝试遏制时，三维周游画面接纳箭头与足迹图案提醒挪动至尝试地位，机器工具四周圆圈显现了任务半径，尝试进程伴有三维机器人的对话框提醒。
A、机器宁静间隔尝试内容包含避免高低肢涉及风险区的宁静间隔尝试（内分2种围栏高度与启齿巨细），挑选进入后，镜头前弹出GB23821-2009《机器宁静避免高低肢涉及风险区的宁静间隔》请求，毛病树模：尝试进程为人体进入机器工具任务半径遭到风险后，赤色画面与语音提醒收到机器风险，并回至原位并遏制下一尝试，终究一步为准确做法。
B、机器宁静掩护拆卸尝试分为宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪等掩护拆卸尝试，可选种别（宁静输出、宁静节制、宁静输出、其余）、出产厂家、产物列表（宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪、宁静节制器、宁静继电器、宁静护栏）。拆卸地位有蓝色闪灼框架提醒，尝试流程：挑选宁静护栏并拆卸、挑选宁静连锁开关（或挑选宁静光幕、宁静垫、宁静激光扫描仪）并拆卸、挑选宁静节制器并拆卸至电气节制箱、挑选宁静继电器并拆卸至电气节制箱、点击电气节制箱上的启动按钮。若进入风险地区时，体系将提醒报警音，且机器工具遏制任务，挑选电气节制箱上的复位按钮可遏制。
C、机器宁静防护设想根本查核请求完成机器宁静体系的拆卸，准确拆卸宁静护栏、宁静联锁开关、宁静光幕、宁静垫、宁静激光扫描仪、宁静节制器、宁静继电器、24V电源、旌旗灯号灯及急停按钮，查核分为十个查核点，局部查核点有3个选项，由先生自在挑选，终究10项查核点选好后，提交确认，体系主动得出总分数和各查核点的得分环境。
D、软件须为全体统一平台，不得以零丁的资本揭示。
E、同时为客户供给本软件的VR拆卸包便利用户拓展为VR尝试，VR装备及软件拆卸调试不需供给。
二、具体尝试名目
1、调谐缩小器
1）单回路调谐缩小器及通频带扩大实训
2）双回路调谐缩小器实训
2、丙类高频功率缩小器电路实训
3、LC电容反映三点式振荡器电路实训
4、石英晶体振荡器电路设想
5、振幅调制器电路实训
1）直流调制特征的丈量
2）全载波调幅
3）抑知载波调幅
6、调幅波旌旗灯号的解调电路实训
1）二极管包络检波器
2）集成电路构成的解调器
7、相位振荡器电路实训
1）鉴频特征的丈量
2）调频与鉴频电路的联调
8、变容二极管调频振荡器电路实训
1）静态调制特征的丈量
2）静态测试
9、集成电路构成的频次调制器实训
10、集成电路构成的频次解调器实训
11、波形变更电路实训
1）用非线性元件二极管完成三角波、正弦波变更
12、摹拟混频器的设想与完成
13、调频、调幅领受机的设想与拆卸调试（选配套件）
三、尝试箱设置装备摆设
1、尝试箱主机1台
2、交换电源线1.5M1根
3、2号尝试导线 40cm10根，20cm10根。
四、需外配仪器
1、扫频仪1台
2、50MHZ示波器1台
3、20MHZ高频旌旗灯号源1台
4、高频毫伏表1台
