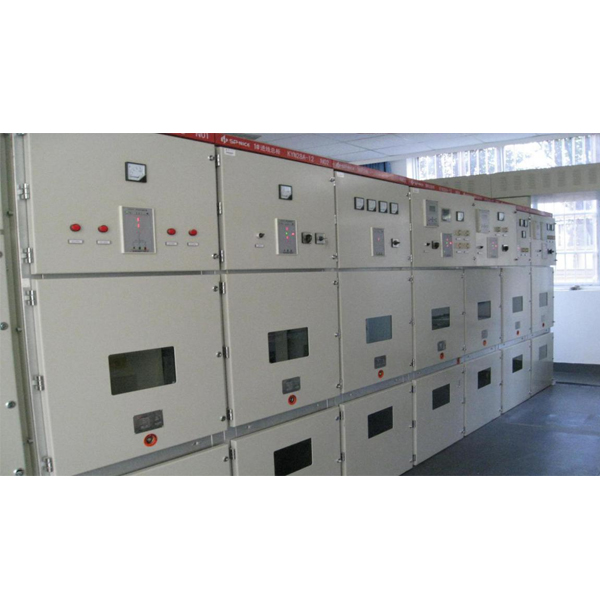

该装备接纳高压开关柜工艺及请求设想，分为母线隔室、断路器隔室、电缆隔室及高压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电掩护体系等器件。合用于职业院校、技工黉舍等作为高等维修电工对高压配电体系(xi)中(zhong)的(de)继电掩(yan)🔴护、馈电等(deng)外容的(de)讲授实训(xun)。
二、学手艺基本参数：图形的尺寸：800×1660×2200mm每日任务情况下：平均温度0℃～50℃绝对的水分子含量35～85% 平均海拔＜4000m三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额外电压：6.3KV
（3）最高任务电压：7.2KV
（4）额外频次：50HZ
（5）主母线额外电流：1000A
四、真空断路器：
（1）额外电流 630A
（2）额外开断电流 40KA
（3）断路器分合闸时候：合闸时候<75ms，分闸时候：<50ms
五、过压掩护器：
氧化锌，户内三相组合式，额外电压 7.6KV，标称放电电流 5KA。
六、弹簧操纵机构：
与断路器为一体化，其储能电源为交换 220Vac。 2.6 开关柜宁静：具备五防功效
七、电流互感器：
电压品级为 6.3KV，变比为 100/5，环氧树脂浇注式。
八、微机掩护装配：
装配电源 220V（交直流两用），频次 50HZ，液晶显现，能在该装配 的面板长进行参数的设置、点窜，该掩护单位具备根基的馈线掩护功效，和通信接口。
九(jiu)、高压开关柜二次回路：
节制回路的电线为单芯 1.5mm2 铜线，电流互感器的二次回 路的电线为单芯 2.5mm2 铜线。二次电路具备根基节制、监督、计量、掩护的功效。节制回 路的高压电气元件电(dian)压为 220Vac。柜内(nei)有照明装(zhuang)配。
