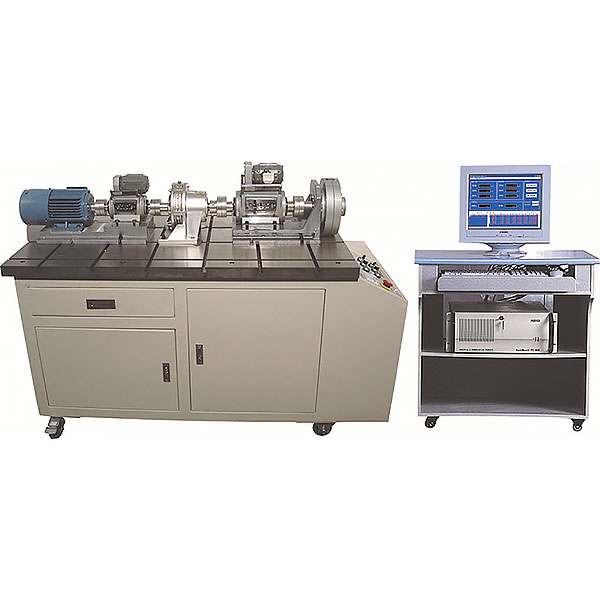

接纳模块化的布局，柔性好，变型功效及综合性强，机器传动计划优化综合检测尝试台是一种开放式的新型机器设想综合尝试拆卸，具备实在的工程背景，而非模子或简略的玩具性尝试拆卸。本尝试台模块化首要库件的布局、机能及精度既可用于讲授尝试，亦可用于科研尝试，实现一机多用、资本同享，进步装备利用效力。机器传动计划创意组合及参数阐发尝试台在讲授尝试中，侧重对**综合尝试本质的培育，可实现对**遏制包罗尝试计划的创意设想、尝试拆卸的设想、搭接、组装及调试、尝试测试方式的挑选及利用、尝试操纵规程的拟定、尝试数据测试、尝试功效阐发及尝试拆卸布局简图的绘制等工程尝试手艺的培育与练习，突破了传统机器设想课程尝试的以考证性尝试为主的单一化情势，为培育机器综合尝试本质和有考证性向尝试与实际相连系情势转化供给了装备前提，是适于培育机器立异能力及工程理论能力的抱负的新型尝试拆卸。
一、首要手艺参数：
    1、交换变频机电功率：550W；
    2、磁粉制动器加载规模：0-50N·m；
    3、最大中心高：178mm；
    4、转矩转速传感器一个：额外转矩10N·m,转速规模0 – 6000r/min；精度均为0.1％；
         转矩转速传感器一个：额外转矩50N·m,转速规模0 – 6000r/min；精度均为0.1％；
    5、变频节制器调速规模：0-1500r/min，调速精度：0.1％；
    6、形状尺寸：1200×780×1050mm；
    7、分量：300kg 。
二、根基设置装备摆设：
    1、拆卸及支承平板一套；
    2、变频机电及变频调速器一套；
    3、磁粉制动器一个；
    4、制动调理器一个；
    5、效力检测阐发软件一套；
    6、传动零部件库：包罗带传动、链传动、联轴器、加速器、支承部件；
    （1）加速器：圆柱齿轮加速器：加速比1:10，摆线针轮加速器：加速比1:11，涡轮加速器：加速比1:10；
    （2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，
                                聚胺脂同步带3×121×20、3×87×20mm；
            三角带传动：带轮基准直径D1=80，D2=120，三角带A-1000 mm、A-700；
            平皮带传动：小带轮直径D1=80 mm ，D2=120 mm， L=985（复合材料）；
    （3）链传动：链轮Z1=20，Z2=25，滚子链08B-1×76，滚子链08B-1×56；
    （4）联轴器传动：弹性柱销联轴器，挠性爪形联轴器；磙子链联轴器；万向节联轴器
    （5）中心过渡传动类：中心支承座3个，毗连滑动槽2条；
    （6）调剂底板类：挪动T型滑槽座（2件）；T型槽用螺母（24件）；
                                圆柱齿轮、摆线针轮、蜗轮调剂、中心过渡传动底板（各1件）；
    （7）支座类：驱动源、负载、圆柱齿轮、摆线针轮、蜗轮；
    （8）搭接组合连接用规范件多少。
    7、转矩转速传感器：额外转矩10 N•m ，转速规模0-6000 r/min
         转矩转速传感器一个：额外转矩50N·m,转速规模0 – 6000r/min；
    8、磁粉制动器加载节制模块。
    9、配套东西一套，利用申明书和尝试指点书各一本，
   10、假造仿真讲授体系

三、尝试内容：
    1、机器传动计划设想；
    2、机器传动体系拼装；供给40种以上传动计划：
    A、典范单一传动
    (1) 圆柱齿轮传动
    (2) 平带传动
    (3) 同步带传动
    (4) 链传动
    (5) 摆线针轮传动
    (6) 蜗轮蜗杆传动
    (7) V带传动
    B、多级组合传动
    (1) 平带--圆柱齿轮传动
    (2) 同步带--圆柱齿轮传动
    (3) 链-圆柱齿轮传动
    (4) V带-圆柱齿轮传动
    (5) V带-链传动
    (6) 同步带-链传动
    (7) 平带-链传动
    (8) 摆线针轮传动-圆柱齿轮传动
    (9) 链传动-圆柱齿轮
    (10) 平带传动-圆柱齿轮
    (11) 同步带传动-圆柱齿轮
    (12) V带传动-圆柱齿轮
    (13) 摆线针轮-平带传动
    (14) 摆线针轮-同步带传动
    (15) 摆线针轮-链传动
    (16) 摆线针轮-V带传动
    (17) 平带传动-摆线针轮
    (18) 同步带传动-摆线针轮
    (19) 链传动-摆线针轮
    (20) V带传动-摆线针轮
    (21) 圆柱齿轮-链传动：
    (22) 圆柱齿轮-平带传动
    (23) 圆柱齿轮-同步带传动
    (24) 圆柱齿轮-V带传动
    (25) 链传动-蜗轮蜗杆
    (26) 平带传动-蜗轮蜗杆
    (27) 同步带传动-蜗轮蜗杆
    (28) V带传动-蜗轮蜗杆
    (29) 蜗轮蜗杆-链传动
    (30) 蜗轮蜗杆-平带传动
    (31) 蜗轮蜗杆-同步带传动
    (32) 蜗轮蜗杆-V带传动
    先生还可按照本身的拼装计划遏制组装，联轴器可按照须要改换
    3、机器传动体系传动参数：转速、转矩、功率效力的检测及阐发。
四、机能特色：
    1、切确检测传动体系的传动参数；
    2、设想拼装40种以上传动体系；
    3、集变频调速手艺、智能磁粉PID制动手艺加载更敏捷、不变、切确，传感检测手艺及利用计较机手艺于一体，向先生揭示了最新手艺功效；
五、软件内容及特色：
    可描写传动体系输出、输出的转速、转矩及功率变更随负载变更的曲线，并可当令监测上述参数的数据窗口；
六、外型及外表处置：
    1、大气雅观、什物感强、加工邃密；
    2、金属传动件均发兰处置、其余外表防锈处置加喷漆；
    3、外表平坦、滑腻、洁净无划痕和零落雀斑。
七、工控机设置装备摆设：用户自备或厂家代购
八、尝试台首要设置装备摆设
