数控车床拆装实训装备，数控车床拆装维修实训拆卸
时候：2024-11-24 18:00:55 点击次数：
中人教仪厂
数控车床拆卸拆卸维修尝试拆卸
一、装备根本简介
数控车床拆卸拆卸维修尝试拆卸 特地为职业院校、技工黉舍、职业教导培训机构研制的数控车床装调维修手艺尝试查核装备，根据机电类行业中数控机床维修手艺的出格点，并调集数控机床装调维修工的手艺判定请求，对数控机床电气节制及机器传动实施研讨，针对尝试讲授勾当实施了特地设想，含有了数控体系利用、plc节制、变频调理速率节制、传感器查验测试、伺服驱动节制、高压电气节制、机器传动等手艺，强化了先生对数控机床的拆卸、接线、调理测试、毛病诊断与维修等综合才能，合适机电类相干专业的讲授和培训，也合适数控机床装调维修工、车工等工种的查核与判定。

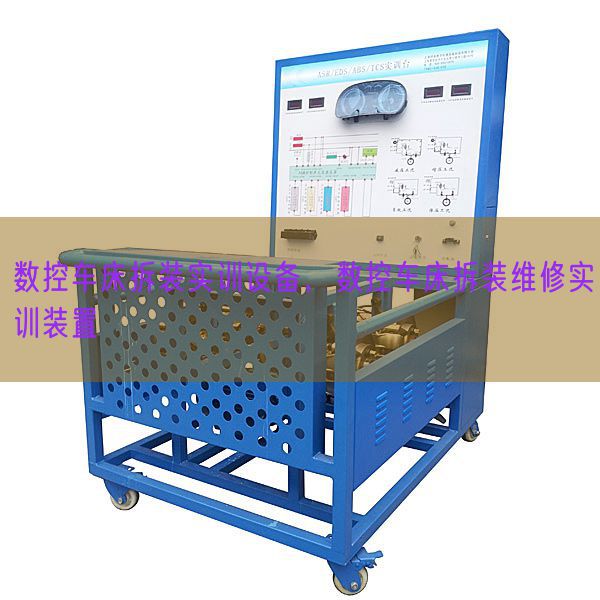

数控车床拆卸拆卸维修尝试拆卸什物图：
二、装备出格点
1.装备根据数控机床装调维修工职业及岗亭的手艺请求，调集数控机床维修手艺范畴的出格点，能让先生在较为实在的情况中实施实训，以熬炼先生的职业才能，晋升职业素养。
2.装备调集今朝国际数控体系的利用景象，和数控讲授和装备的近况，供给了XXX数控体系，合适今朝国际数控讲授的近况和出格点，为数控讲授和实操实训供给支持。
3.以现实功课使命为载体，根据功课使命展开进程中的出格点分别实施关键，分体系设想、电气拆卸与毗连、机器拆卸与调理、机电联调与毛病解除、机床切确度查验测试、机床试加工等几个实在功课进程的职业理论勾当，再现经典范型数控机床电气节制及机器传动的进修掌控掌握范畴情境，侧重培育先生对数控机床的机器装调、电器拆卸接线、机电联调、毛病查验测试与维修、数控机床掩护等综合才能。
4.与现实利用手艺相调集，含有数控体系利用、PLC节制、变频调理速率节制、传感器查验测试、伺服驱动节制、高压电气节制、机器传动等手艺，培训先生对数控机床装调的根本工量具和量具的利用才能，强化先生对数控机床的拆卸、接线、调理测试、毛病诊断与维修等综合才能。
三、手艺功效
1．写入电源：三相四线AC380V±10% 50Hz
2．拆卸容量（KV）：＜2kVA
3．外表尺寸：800mm×600mm×1800mm（机床尝试储物储物柜）、
1200mm×660mm×1140mm（什物小车床）
1200mm×600mm×780mm（实操台）
四、装备机关和组成
1．体系由机床尝试储物储物柜、什物小车床和实操台等组成。
2．机床尝试储物储物柜利用钢制亚光密纹喷塑机关，正面装备有数控体系和实操操纵面板，反面为机床电气储物储物柜，储物储物柜内器件安排与现实机床厂的情势分歧。电气储物储物柜内的电气拆卸板为不锈钢网孔板，下面装备有变频器、伺服驱动器、交换ACAC打仗器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气储物储物柜下部还设定有变压器和接地端子等。
3．什物小车床底座利用钢制亚光密纹喷塑机关，上方设定有什物小车床拆卸平台，利用铸件机关，外表磨削加工；底座周围设定有围边，可接溢出的光滑油和方便清算加工时留下的废屑。
4．实操台为钢木机关，用来机床部位件的拆卸与丈量，下方设定有工量具储物储物柜。
5．体系利用三相四线AC380V交换ACAC电源供电，并设定有泄电掩护器、唆使灯唆使和保险丝等，设定有过载掩护、短路掩护和泄电掩护拆卸，在电压（V）非常或呈现短路景象时主动举措，掩护人身和装备宁静。
6．数控体系利用华中支流数控体系，能合用不一样范例机床的尝试讲授。
7．X、Z轴由交换ACAC伺服机电驱动，举措标的目的上设定有正负限位、参考点等开关，利用靠近式传感器；主轴由三相异步机电驱动，变频调理速率节制。
8．什物小车床由床身、主轴箱、进给传动体系、换刀拆卸和帮助拆卸等组成，设定有现实加工才能，可对铁、铝、铜、PVC、无机玻璃等材料实施车削加工。颠末对数控小车床的拆卸拆卸实训，先生可掌控掌握数控车床程度度、平行度和垂直度的调理方式等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的利用方式和机床机器切确度的丈量方式。
1）床身、主轴箱、位移拖板、尾座等均利用铸件机关，铸件颠末时效措置清算、外表机加工和铲刮工序身手等，保障机床切确度安稳。
2）主轴箱由箱体、主轴、卡盘、主轴机电、编码器、同步带、多楔带等组成，可实施主轴箱的拆卸与调理、主轴卡盘的拆卸、主轴机电的拆卸与调理、编码器的拆卸与调理等手艺实训。主轴与主轴机电利用多楔带毗连，并且设定有张紧力机关，可实施张紧力调理。
3）X轴进给传动体系由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、机电支座和上拖板等组成，可实施滚珠丝杠的拆卸与调理、直线导轨的拆卸与调理、上拖板的拆卸与调理等手艺实训。
4）Z轴进给传动体系由滚珠丝杠螺母副、三角导轨、轴承、轴承支座、机电支座、E型变更块和床鞍等组成，可实施导轨预紧力调理、滚珠丝杠的拆卸与调理等手艺实训。
5）换刀拆卸利用四工位电动刀架，可实现加工时的主动换刀实操。
6）装备有主轴芯棒、等高棒、顶尖等机床检具，可实施数控车床多少切确度查验测试方面的实训。
7）帮助拆卸由光滑体系、尾架、防护罩等组成。
8）280型什物小车床首要功效数值：
（1）床身最大反转展转直径：280mm
（2）刀架上最大反转展转直径：110mm
（3）床身两顶尖长度：700mm
（4）最大加工长度：500mm
（5）车床导轨情势：X轴：线轨， Z轴：硬轨
（6）X/Z轴路程：110mm/550mm
（7）X轴滚珠丝杠：研磨、C5级、规格1605
（8）Z轴滚珠丝杠：研磨、C5级、规格2004
（9）主机电功率（W）：0.75kW
（10）主轴动弹速率边界：50～2800rpm
（11）主轴卡盘：φ125
（12）主轴通孔直径：26mm
（13）主轴孔锥度：莫氏3号
（14）功课台疾速位移速率：3000mm/min
（15）最大切削进给速率：2000mm/min
（16）定位切确度：0.02mm
（17）反复定位切确度：±0.012mm
（18）电动刀架：四工位电动刀架
（19）刀杆截面尺寸：10mm×10mm
（20）尾架套筒锥度：莫氏2号
（21）尾座套筒路程：60mm
（22）机床分量（kg）：380kg
五、尝试名目
1．电子回路设想、装备拆卸和电子回路毗连
（1）数控体系的拆卸、接线
（2）体系启停节制电子回路的设想与接线
（3）变频调理速率体系的电子回路设想、变频器、主轴机电、编码器的拆卸与接线
（4）交换ACAC伺服驱动体系的电子回路设想、驱动器、伺服机电的拆卸与接线
（5）刀架节制体系的电子回路设想、器件拆卸与接线
（6）冷却节制体系的电子回路设想、器件拆卸与接线
（7）急停、限位节制线路的设想与接线
（8）手摇脉冲产生器的接线
2．机器部位件拆卸与调理
（1）滚珠丝杠螺母副的拆卸与调理
（2）直线导轨副的拆卸与调理
（3）X轴上拖板的拆卸
（4）电动刀架的拆卸
（5）机电与联轴器的拆卸
（6）主轴卡盘的拆卸
（7）光滑体系的拆卸
（8）主轴箱的拆卸与调理
3．数控机床的功效调理测试
（1）数控体系的根本实操
（2）数控体系根本功效数值的设定与调理测试
（3）数控体系进给轴功效数值设定与调理测试
（4）数控体系主轴功效数值设定与调理测试
（5）PLC编程与调理测试
（6）驱动器功效数值设定与调理测试
（7）变频器功效数值设定与调理测试
（8）电动刀架等功效部位件的调理测试
（9）数控体系的数值备份
4．机电联调与毛病解除
（1）数控车床机电联调
（2）数控车床毛病诊断与解除
5．数控车床多少切确度查验测试
6．数控车床的法式体例与加工
（1）数控车床编程
（2）数控车床加工
7．数控机床的颐养和掩护
六、体系装备：表1：根本装备
|
序号 |
称号 |
首要部位件、器件及规格 |
数目 |
备注 |
|
1 |
磨床试用置物置物柜 |
800mm×600mm×1800mm |
1套 |
|
|
2 |
什物小数控车床 |
1200mm×660mm×1140mm |
1台 |
21T3型 |
|
3 |
操作技能台 |
1200mm×600mm×780mm |
1套 |
|
|
4 |
机床系统 |
21T3(8"液晶显示器) |
1台 |
21T3型 |
|
5 |
变频柜器 |
0.75kw |
1台 |
三菱数控系统 |
|
6 |
伺服电机win7驱动 |
SD15MT |
1套 |
21T3型 |
|
7 |
系列伺服机电工程专业 |
M01630 |
1台 |
21T3型 |
|
8 |
数控上机操作支配表面板 |
正确数控机床过程中控制显示屏 |
1套 |
21T3型 |
|
9 |
電動刀架 |
LD4-0620 |
1台 |
宏达 |
|
10 |
网上手轮 |
手动式智能有器 |
1只 |
21T3型 |
|
11 |
微电子标识号器 |
HTS-6010-C-1024BZ-5L |
1只 |
苏州 |
|
12 |
主要机电设备 |
750W |
1只 |
|
|
13 |
物品器件 |
泄电保护器、高压、交互ACAC开战器、继机械、调节器器、毗连线等 |
1套 |
|
表2：配套工量具、量具、工装及机床附件
|
序号 |
种别 |
称号 |
型号、规格 |
数目 |
备注 |
|
1 |
工测量仪器 |
剥线钳 |
YS-1 |
1把 |
鸭嘴式 |
|
2 |
斜口钳 |
DL2336 |
1把 |
5寸，橡塑柄 |
|
3 |
尖嘴钳 |
DL22306 |
1把 |
5寸，橡塑柄 |
|
4 |
铰剪 |
军用型 |
1把 |
|
|
5 |
镊子 |
尖嘴式 |
1把 |
|
|
6 |
套筒搬手 |
5.5#、7# |
各1把 |
|
|
7 |
钩形搬手 |
45-52 |
2把 |
新月螺丝刀 |
|
8 |
钩形螺丝刀 |
22-26 |
2把 |
新月气动扳手 |
|
9 |
刀架气动扳手 |
8×8 |
个 |
|
|
10 |
液压卡盘板手 |
10×10 |
4个 |
|
|
11 |
勾当扳手工具 |
6″ |
1把 |
|
|
12 |
启齿搬手 |
8×10 |
2把 |
|
|
13 |
启齿扳手工具 |
12×14 |
2把 |
|
|
14 |
内六角扳子 |
1.5 ~ 10 |
1套 |
|
|
15 |
十字镙丝刀 |
3×50、6×250 |
各1把 |
|
|
16 |
只字螺钉刀 |
2.5×75、6×80 |
各1把 |
|
|
17 |
座钟螺丝帽刀 |
|
1套 |
|
|
18 |
试电笔 |
氖管式 |
1把 |
|
|
19 |
万用表 |
数字6表，两位半马太效应，有滤波电容、滤波电容、电阻（V）、交流电（A）仗量效果。 |
1只 |
|
|
20 |
电烙铁 |
40W |
1把 |
内即热式 |
|
21 |
烙铁架 |
|
2个 |
|
|
22 |
吸锡器 |
铝塑吸锡器 |
1把 |
|
|
23 |
焊锡 |
|
1卷 |
|
|
24 |
铅笔锤 |
750g |
1把 |
|
|
25 |
铁鎯头 |
木柄圆头锤 |
1把 |
|
|
26 |
三爪拉马 |
4寸 |
1套 |
|
|
27 |
圆锉 |
|
1把 |
|
|
28 |
平锉 |
200mm |
1把 |
|
|
29 |
百分表触头 |
|
1个大概 |
定制化 |
|
30 |
拆下滚柱轴承工测量仪器 |
|
1套 |
个人定制 |
|
31 |
T2紫铜棒 |
一个头φ18一个头φ14×200mm |
1根 |
环保定制家具 |
|
32 |
打压套筒 |
|
1套 |
定制化 |
|
33 |
拔销器 |
|
1套 |
订做 |
|
34 |
检具 |
易懂游标卡尺 |
测量企业规模：300mm 切确度：0.02mm |
1把 |
|
|
35 |
纵深游标卡尺 |
侧量范围：200mm切确度：0.02mm |
1把 |
|
|
36 |
千分尺 |
测量边缘：0～25mm |
1把 |
|
|
37 |
杠杆原理式百分表 |
测量投资额：0.8mm量程值：0.01mm |
7个 |
|
|
38 |
小永磁铁表座 |
|
15个 |
|
|
39 |
百分表 |
度数值：0.01mm |
8个 |
|
|
40 |
大吸引力表座 |
|
8个 |
|
|
41 |
塞尺 |
精确测量边界线：0.02～1.00mm |
1把 |
|
|
42 |
直线尺 |
200mm×130mm×12.5mm |
1把 |
|
|
43 |
数控车床主轴芯棒 |
莫氏3号，宽度250mm |
9个 |
|
|
44 |
著名 |
莫氏2 |
2个 |
|
|
45 |
E型公司变更块 |
|
1套 |
|
